■ 应用范围：

适用于三相50Hz，额定电压0.4～10KV，额定功率100～30000KW各类负载的鼠笼型(同步)电动机的软起动。

■ 基本原理

在电动机的定子回路串入阻抗可以平滑改变的磁控电抗器，通过闭环控制系统，调整控制绕组中直流电流的大小，磁控电抗器的阻抗在预定的时间内由大到小自动无级减小，电机的端电压逐渐上升至全压，实现电动机软起动。

■ 快速选型

1. Y代表电动机星点可以打开，Δ代表电动机星点不可打开;

2. 电动机可选功率：从基础功率500KW～6000KW每隔500KW一个档，6000KW以上为1000KW一个档;如:WLCQ3-1000/10-ΔT代表10KV电动机功率在500~1000KW范围内，定子绕组星点不可打开，同步电动机磁控软起动装置;

3. 可实现与GG1A、XGN、KYN、JYN、GZS等多种柜型配套。

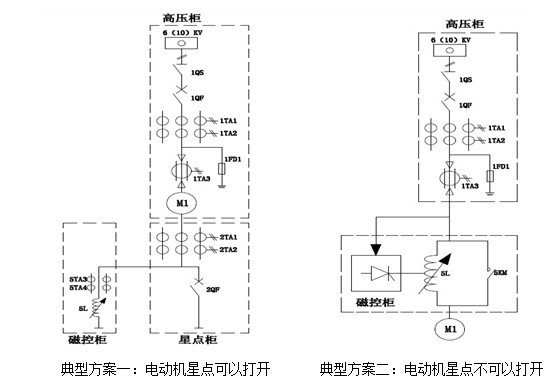

■ 典型一次方案

■ 主要性能特点：

1、采用自励式饱和电抗器，无需单独提供大容量励磁电源;

2、磁控电抗器阻抗能降至初始阻抗的百分之五，结构紧凑，体积小;

3、可选择三种起动电流曲线：恒流、斜坡、突跳，以满足不同工况的要求;

4、友好的人机界面，起动参数的设定、调整、查询方便;

5、起动电流可在1.5Ie～3.5Ie任意选择(根据用户需要，视相关参数可设计起动电流范围)，起动时可确保电网压降低点，无二次浪涌电流冲击;

6、起动时电机均匀加速，无机械冲击;

7、重复使用性好，起动性能不受环境温度影响;

8、免维护，使用寿命长;

9、连续启动次数为2～3次

■ 符合标准

1、3-35KV交流金属封闭开关设备 GB3906-1991

2、电控设备，第二部分：装有电子器件的电控设备 GB3797-1989

3、WLCQ磁控软起动装置 Q/XWL4-2002

■ 订货须知

1. 电动机型号、额定功率、额定电压、额定电流、定子接法(Y，∆)星点可否打开;

2. 电动机拖动的负载特征(工况说明);

3. 柜体表面颜色;

4. 若用户有特殊要求请与我公司协商订货。
